T75


Low power consumption, small size, SMD, common stratum 3 TCXO;
Widely applied in XDSL, small base station, IP timing, precise GPS, SDH, PTN, Nanocell, Femtocell, Picocell, CPE-PTN, SPTN, WLAN and precise instruments and meters etc.

general model:T75B-S319-XXM
T75B-V319-XXM
T75B-X319-XXM

Feature list
1. Output

Frequency Range 9.6MHz ~ 50MHz


                Common Frequencies
                9.60MHz                10.00MHz                12.80MHz                13.00MHz                15.00MHz                16.32MHz                16.384MHz
                18.432MHz                19.20MHz                19.44MHz                20.00MHz                26.00MHz                30.72MHz                40.00MHz
                50.00MHz                Customization

Waveform

                Waveform                Load                Peak-Peak(V)
                Clipped sine wave                10KΩ//10pF                0.8min
                Square Wave                15pF                HCMOS

2. Frequency Stability (Typical, @10.00MHz)
Temperature Stability(Refer to the table of Stability Selection & Coding Rules)
Short-term stability 5E-10/S(in stable temperature, without EMI/MEC or other interferences, test at 25℃after power-on for10 minutes)
3. Power Supply @25
Operating Voltage 3.3V, 5.0V
4. Current
   Operating current 1mA ~ 15mA
5. Voltage control characteristics
Linearity ≤10%
Slope  Positive
6. Phase Noise(Typical, @10.00MHz)
1KHz      -145dBc/Hz

7. Environment Characteristics
Operable Working Temperature -40℃ ~ +85℃
Storage Temperature   -55℃ ~ +105℃
Vibration
Test Condition:
Amplitude: 0.75mm;acceleration: 10g;10Hz~2000Hz; a cycle per 30min, test for 2 hours in 3 directions (3 directions: X, Y and Z), IEC 68-2-06 Test Fc.
Shock
100g;6ms;half sine wave (3 directions: X, Y and Z), IEC 68-2-27 TestEa/Severity 50A.
Drop Test
To free drop at a height of 100cm to a concrete or steel-made smooth and rigid plane, IEC 68-2-32.
Stability Selection & Coding Rules

                Temperature (℃)                Temperature Stability                Day-aging                Year-aging                Stability vs. Voltage                Stability vs. Load                Code
                -20 ~ 70                ±2.8E-7                ±2E-8                ±1E-6                ±5E-8                ±5E-8                C
                -20 ~ 70                ±5E-7                ±2E-8                ±1E-6                ±5E-8                ±5E-8                D
                -20 ~ 70                ±1E-6                ±2E-8                ±1E-6                ±5E-8                ±5E-8                E
                -30 ~ 75                ±2.8E-7                ±2E-8                ±1E-6                ±5E-8                ±5E-8                S
                -30 ~ 75                ±5E-7                ±2E-8                ±1E-6                ±5E-8                ±5E-8                Q
                -30 ~ 75                ±1E-6                ±2E-8                ±1E-6                ±5E-8                ±5E-8                I
                -40 ~ 85                ±5E-7                ±2E-8                ±1E-6                ±5E-8                ±5E-8                F
                -40 ~ 85                ±1E-6                ±2E-8                ±1E-6                ±5E-8                ±5E-8                G
                -40 ~ 85                ±2E-6                ±2E-8                ±1E-6                ±5E-8                ±5E-8                H
T75B  –  X  X  X  X  –  XX.XX  MHz

           ①           ②   ③    ④    ⑤            ⑥
① Series No.  ②See the table above  ③See Table 1  ④See Table 2 ⑤See Table 3  ⑥Output frequency
Besides the specifications above, this product can be customized according to your requirements.


Table 1

                3                HCMOS
                5                Clipped sine wave

Table 2

                1                3.3V
                2                5.0V

Table 3

                Pull-in Range             Central Voltage                1.65V                2.5V
                ±10.0ppm ~ ±15.0ppm                3                6
                N/C                9

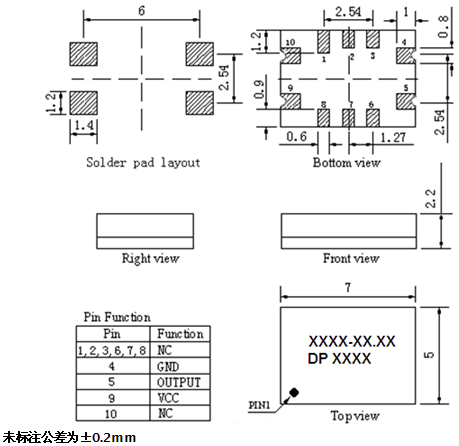

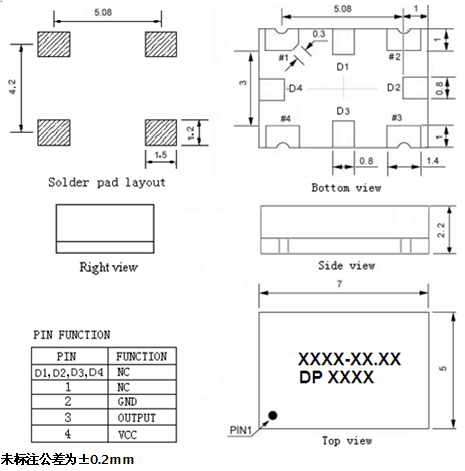

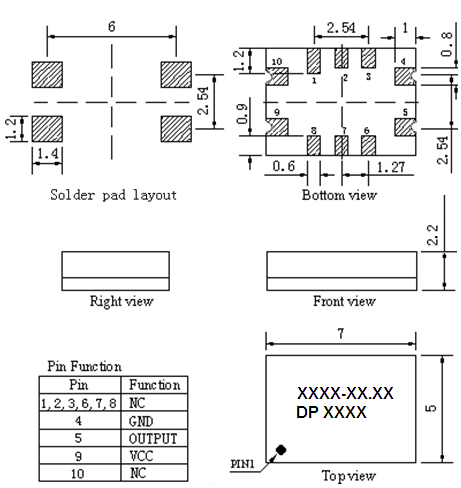

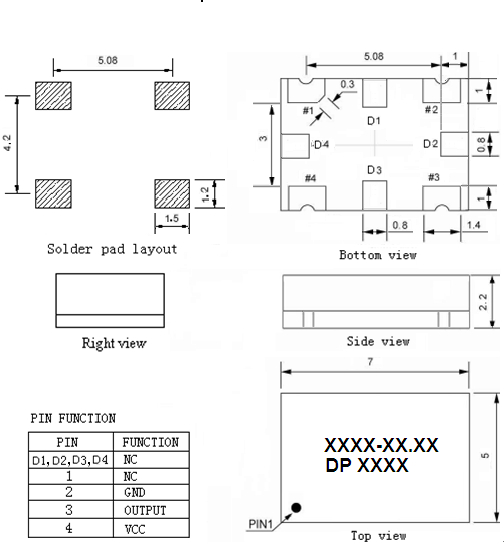

8. Mechanical Structure (mm)
Outlines & Pins Function
T75A

T75B

*Tolerance ±0.2mm without marking
9. Weight: about 0.2g

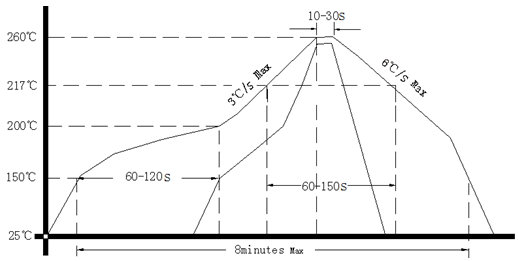

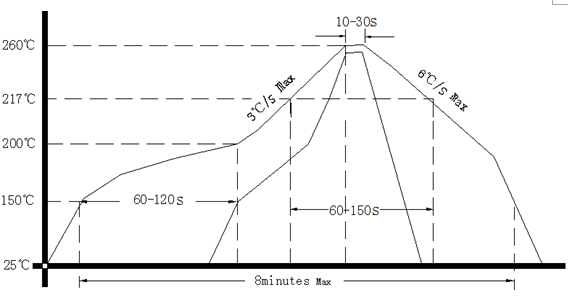

10. Reflow Soldering Curve(RoHS)

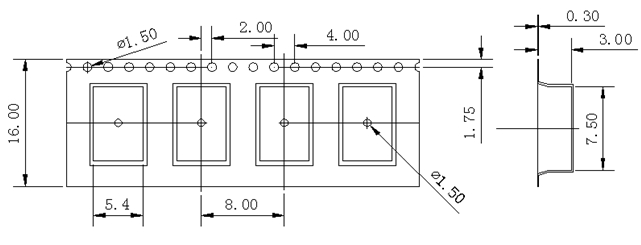

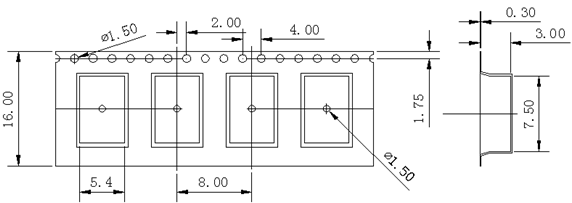

11. Package: Tape & Reel(mm)
