恒温晶振(OCXO)


恒温晶振(OCXO)是利用恒温槽使石英晶体谐振器的温度保持恒定,将由周围温度变化引起的振荡器输出频率变化量削减到最小的晶体振荡器。

关键特性

  • 超高稳定度、宽温、低相噪、低功耗、小型化,产品系列化。

应用

  • 有线通信
  • 无线通信
  • 电力专网
  • 工业控制
  • 仪器仪表等

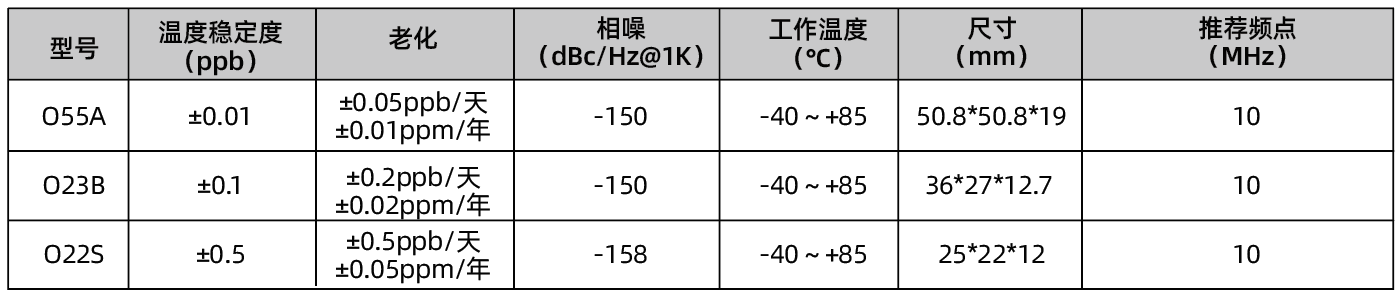

超高稳定度

型号工作温度
(℃)
温度稳定度
(ppb)
日老化年老化相噪
(dBc/Hz@1K)
尺寸
(mm)
推荐频点
(MHz)
O55A-20 ~ +70±0.2±0.05ppb±5.0ppb-150DIP
50.8*50.8*19
10
-55 ~ +85±1.0±0.05ppb±10.0ppb-150DIP
50.8*50.8*19
10
O23B-40 ~ +85±0.2±0.5ppb±0.02ppm-155DIP
36*27*12.7
10
-55 ~ +85±3.0±0.5ppb±0.02ppm-155DIP
36*27*12.7
10
O22B-40 ~ +85±0.2±0.5ppb±0.03ppm-155DIP
25.4*25.4*12.5
10
-55 ~ +85±3.0±0.5ppb±0.03ppm-155DIP
25.4*25.4*12.5
10
O22A-40 ~ +85±0.2±0.5ppb±0.05ppm-155DIP
20.5*20.5*10.8
10
-55 ~ +85±3.0±0.5ppb±0.05ppm-155DIP
20.5*20.5*10.8
10
O22S-40 ~ +85±0.2±0.5ppb±0.05ppm-155DIP
25.4*22.0*12.0
10
-55 ~ +85±3.0±0.5ppb±0.05ppm-155DIP
25.4*22.0*12.0
10

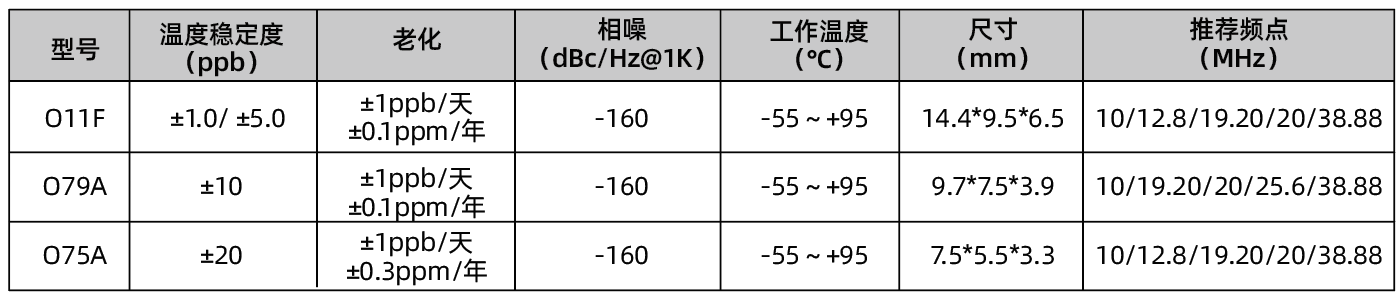

宽温、低相噪、低功耗、小型化

型号工作温度
(℃)
温度稳定度
(ppb)
日老化年老化相噪
(dBc/Hz@1K)
尺寸
(mm)
频率范围
(MHz)
规格书
O11F-40 ~ +95±3.0±1.0ppb
±0.1ppm
-158SMD

14.4*9.5*6.5

9.60~50.00
-55 ~ +105±10±3.0ppb±0.2ppm
O79A-40 ~ +95±5.0±1.0±0.1-155SMD
9.7*7.5*3.9
9.60~50.00
-55 ~ +105±10.0±3.0±0.2-155SMD
9.7*7.5*3.9
O75A

-20 ~ +70

-40 ~ +85

-40 ~ +95

±10~±50±3.0ppb
±0.3ppm-155
SMD
7.0*5.5*3.3
9.60~50.00

OCXO75.pdf

-55 ~ +105±20~±50

超低相噪

型号标准频率
(MHz)
温度稳定度
(ppb)
老化相噪
dBc/Hz@10Hz
相噪
dBc/Hz@100Hz
相噪
dBc/Hz@1KHz
相噪
dBc/Hz@10KHz
短稳工作温度
(℃)
尺寸
(mm)
O5510M±1.0ppb/
0.2ppb
±0.5ppb/天
±0.03ppm/年
-150-162-168-1701.5E-13/s-40~75DIP
50.8*50.8*16
O2310M±0.5ppb/
± 1.0ppb
±0.5ppb/天
±0.03ppm/年
-148-160-168-1703E-13/s-40~75DIP
36*27*15
O22B10M±0.3ppb±0.5ppb/天
±0.05ppm/年
-145-160-165-1705E-13/s-55~85DIP
25.4*25.4*12.7
O22A100M±10ppb/
±20ppb
±1ppb/天
±0.1ppm/年
-108-139-163-1745E-12/s-55~+85DIP
20.2*20.2*10.0
O22A100M±10ppb/
±20ppb
±1ppb/天
±0.1ppm/年
-105-135-171-1755E-12/s-55~+85DIP
20.2*20.2*10.0

超低功耗

标准频率
(MHz)
温度稳定度
(ppb)
老化启动功耗稳定功耗
@25℃
相噪
dBc/Hz@1Hz
工作温度
(℃)
尺寸
(mm)
10M±10±0.1900mW100mW-160-55 ~ +85DIP
19*19*10.5
10M±5±0.1900mW280mW-160-40 ~ +85DIP
20.4*12.7*8.5
100M±50±0.31W300mW-155-55 ~ +85DIP
19*19*10.5
100M±20±0.31W450mW-155-55 ~ +85DIP
20.4*12.7*8.5
