自主可控、高精度、小型化TCXO——对讲机应用
2024-10-21

对讲机是一种无需运营商网络支持的双向移动通信工具,能够实现即时双向通话且无需产生话费,特别适用于通话需求频繁且地点相对固定的场合。随着新的宽带技术与窄带技术融合与协同发展,PoC和MCS等宽带技术已被业界广泛认可为对讲机下一代关键通信技术的发展方向。专用通信的概念已逐步突破了原有的行业格局,大范围的跨界融合成为新常态,对讲机不断拓展至更多新兴的应用场景。


对讲机在保障通信安全中扮演着重要角色,尤其在公共安全、紧急服务、安保及工业领域。通过即时通讯,对讲机助力快速响应紧急状况,协调行动,预防事故,确保人员安全与任务顺利进行。无论是在救援现场、生产线还是户外探险,对讲机都是提升安全防范、保障生命财产安全不可或缺的设备。

当前,对讲机的主要类型有模拟对讲机、数字对讲机和IP对讲机(公网对讲机)。

对讲机的通话过程与手机类似,但对讲机之间的通信机制相较于手机通信更为直接简洁。一旦对讲机开机,它便会持续处于接收信号的状态。在发送信号时,对讲机内部的处理器对电信号进行处理,生成发射的射频载波信号,并通过缓冲放大、激励放大、功放等方式,最终形成额定的射频功率。

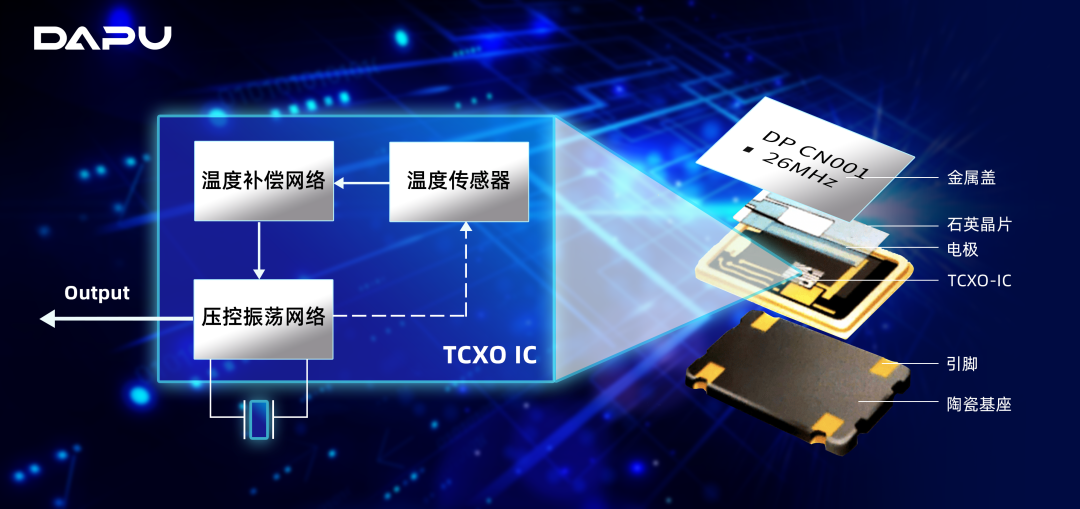

TCXO(温度补偿晶体振荡器)对对讲机的通信性能起着至关重要的作用,可靠的TCXO能够在各种环境下为发射调制电路提供精准的频率源。然而,TCXO的相关核心芯片和设备长期被少数几家国外大品牌企业所掌握,不仅限制本土产业的自主发展,还影响供应链的安全性和市场响应速度。

大普技术超小型TCXO芯片打破TCXO领域核心芯片被国外卡脖子的现状,荣获中国电子元件行业协会“技术发明奖(二等奖)”,该芯片具有以下特点:


· 自主可控:从设计、流片到测试,实现了全国产自主可控,打破了国外对TCXO领域核心芯片与关键测试设备的垄断,确保了相关产品的供应链安全和国产化;

· 超小型:实现超小Die尺寸,集成度高,最小可以满足小型化TCXO(1.6mm*1.0mm)封装需求;

· 低相噪:从设计架构开始着手,优化降低噪声的芯片框架,减少各种噪声源的影响;

· 高精度:芯片采用专利技术的温度补偿电路和算法,算法实现更接近于传统乘法计算,一致性良好,实现高精度的温度补偿;

· 量产能力:依托大普自研的高效率生产及测试系统,该芯片已实现规模化生产,进入国内多家知名晶振供应商的供应链体系。

目前,大普技术的TCXO已形成全面的系列产品,涵盖高频点、高精度、低相噪、低功耗、宽温区、小型化等多个系列,并已广泛应用于通信系统、北斗导航、对讲机、AIoT、工业控制与自动化、卫星导航与定位等领域。大普全国产化的TCXO产品不仅展现出更强的国际竞争力,还提供了更优的性价比,有力促进了各行业规模化发展的进程。

大普TCXO特点:


性能

1) 频率范围:10MHz~70MHz

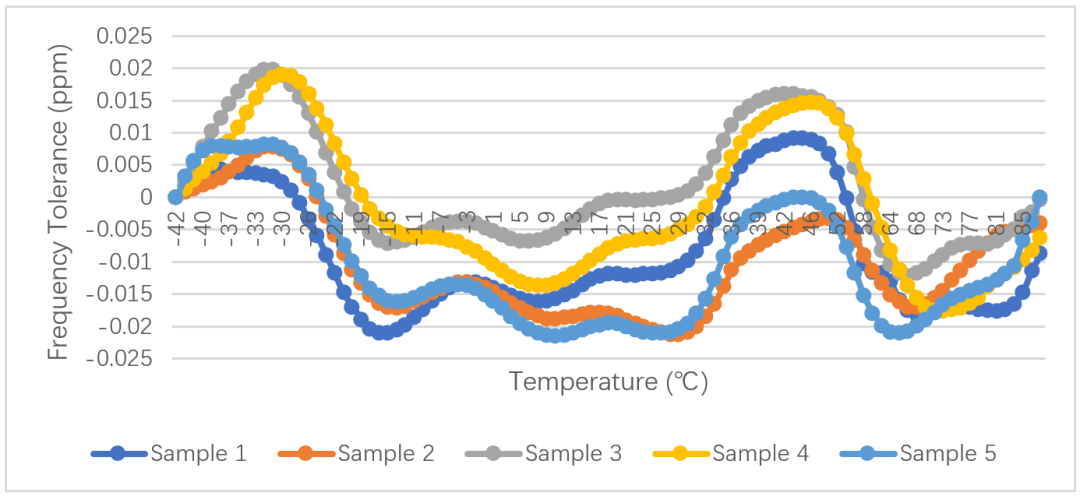

2) 频率稳定度高:

±0.05ppm@-40℃~+85℃(5032/7050)

±0.28ppm@-40℃~+85℃(1612/2016/2520/3225)


3) 低相噪:

-145dBc/Hz@1KHz typ.


4) 低功耗:

5mA(5032/7050)

1.5mA(1612/2016/2520/3225)

5) 宽温区:

-40~+85℃

-55~+85℃

-40~+105℃

-55~+105℃

6) Frequency slope:

±0.1ppm/℃ @-40~85℃

7) 低加速度灵敏度(G-Sensitivity):

<1.5ppb/g

小型化

1.6*1.2*0.65mm(1612)

2.0*1.6*0.7mm(2016)

2.5*2.0*0.8mm(2520)

3.2*2.5*0.9mm(3225)

供应能力

· 高性价比:大普TCXO采用了自主研发的温补芯片(TCXO-IC)和TCXO全自动化生产测试系统,不仅提升了产品良率,提高了生产效率,还大大降低了TCXO成本。

· 品质保证:大普TCXO已通过多家主芯片厂家认证,已进入更多移动终端市场,并逐步取得车规认证。

· 交付保证:大普TCXO已实现批量生产,发货量近亿颗,月产能3000万颗,应用在多个行业,取得良好经济效益和社会效益。

大普自研的TCXO-IC和TCXO全自动化生产测试系统是实现TCXO全国产化的重要里程碑,不仅打破了晶振行业长期依赖国外进口芯片的局面,还改善了产业链的生态环境,确保了产品的自主可控性,为晶振产业链的健康发展、稳步前行与持续向上注入了强劲动力。

随着对讲机技术的不断升级和应用领域的持续拓展,国产化的高精度TCXO将迎来更广阔的发展空间。大普技术将持续提升产品性能,深化国产化进程,推动整个产业链向更高层次迈进,实现更广泛的自主可控,助力我国通信事业迈向新的高度!
