O55A
简述:
1、超高稳定性,可达铷钟水准,稳定度优于±0.01ppb(-30℃~75℃)一级OCXO;
2、主要应用于对稳定度要求比较高的设备,如4G LTE、时钟参考、卫星授时等。
产品特点
1、输出
频率范围5.00MHz ~ 40.00MHz
常规频点
5.00MHz 10.00MHz 12.80MHz 13.00MHz 16.384MHz 19.20MHz 19.44MHz
20.00MHz 25.60MHz 26.00MHz 30.72MHz 32.768MHz 38.88MHz 40.00MHz
定制
波形
波形 带载 幅度(dBm) 峰峰值(V) 谐波 杂散
正弦波 50Ω 5 1.1 ≤-40dBc ≤-75dBc
8 1.6
方波 15pF LVTTL, HCMOS
2、频率稳定度(Typical, @10.00MHz)
      温度稳定度(见温度稳定度选型表)
      短期稳定度2E-12/S(温度稳定,无EMI/EMC或其他干扰,通电1小时后测试@25℃)
3、工作电压
       5.0V、12.0V
4、功耗 @25℃
      启动功耗  8.0W
      启动时间 3min Max
      稳定功耗 4.0W Max
5、电压控制特性
     线性≤10%
    斜率 正斜率
6、相位噪声(Typical, @10.00MHz)
     10Hz    -125dBc/Hz
     100Hz   -145dBc/Hz
     1KHz    -150dBc/Hz
     10KHz   -155dBc/Hz
     100KHz  -160dBc/Hz
7、环境特性
       可工作温度-40℃~ +85℃
      存储温度   -55℃~ +105℃
振动
测试条件:
振幅:0.75mm;加速度:10g;10Hz~500Hz; 30min一个循环,每个方向测试2小时(3个方向,X、Y和Z),IEC 68-2-06 Test Fc。
冲击
50g;11ms;半正弦波(3个方向,X、Y和Z),IEC 68-2-27 TestEa/Severity 50A

稳定度选型和命名规则
温度℃ 温度稳定度 日老化 年老化 电源特性 负载特性 命名
-20 ~ 70 ±1E-11 ±5E-11 ±5E-9 ±1E-11 ±1E-11 A
-20 ~ 70 ±5E-11 ±5E-11 ±1E-8 ±2E-11 ±2E-11 D
-20 ~ 70 ±2E-10 ±1E-10 ±2E-8 ±1E-10 ±1E-10 F
-30 ~ 75 ±1E-11 ±5E-11 ±5E-9 ±1E-11 ±1E-11 B
-30 ~ 75 ±5E-11 ±5E-11 ±1E-8 ±2E-11 ±2E-11 C
-30 ~ 75 ±2E-10 ±1E-10 ±2E-8 ±1E-10 ±1E-10 H
-40 ~ 80 ±2E-10 ±2E-10 ±2E-8 ±1E-10 ±1E-10 J
  O55A      –      X        X      X        X    –     XX.XX  MHz
 产品系列    见上表 表1  表2   表3         输出频点
 表1 输出波形
1 LVTTL
3 HCMOS
4 Sine Wave
表2 供电电压
2 5.0V
4 12.0V
表3  电压控制特性
  频率率牵引范围                 中心电压   1.65V 2.5V 16 Bit I2C
±0.3ppm ~ ±0.5ppm 1 5 4
±0.5ppm ~ ±0.8ppm 2 6 0
无压控 9
8、机械结构(mm)

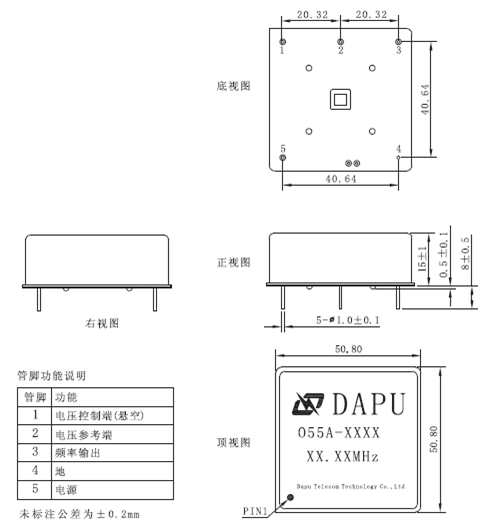

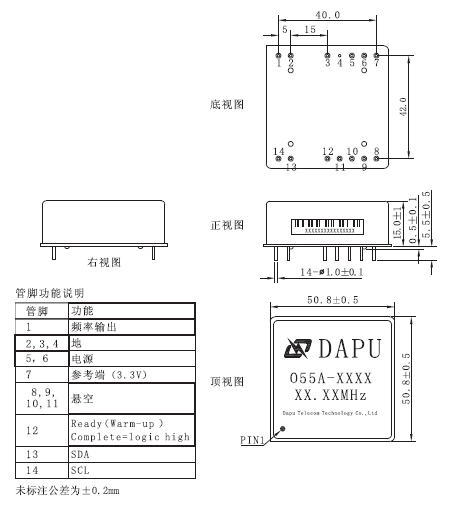

    外形尺寸及管脚定义     单位:mm


通用型




多功能型
9净重56.1g

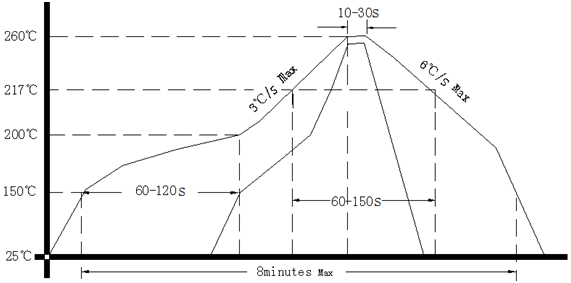

10回流焊曲线图(RoHS)

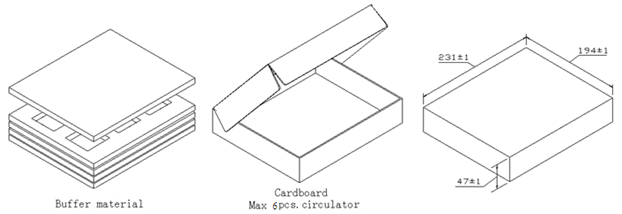

11、内包装盒mm
